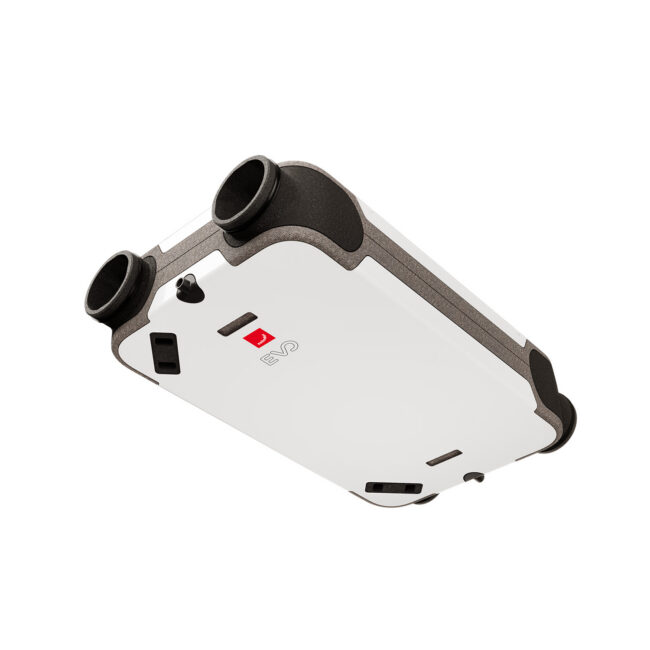

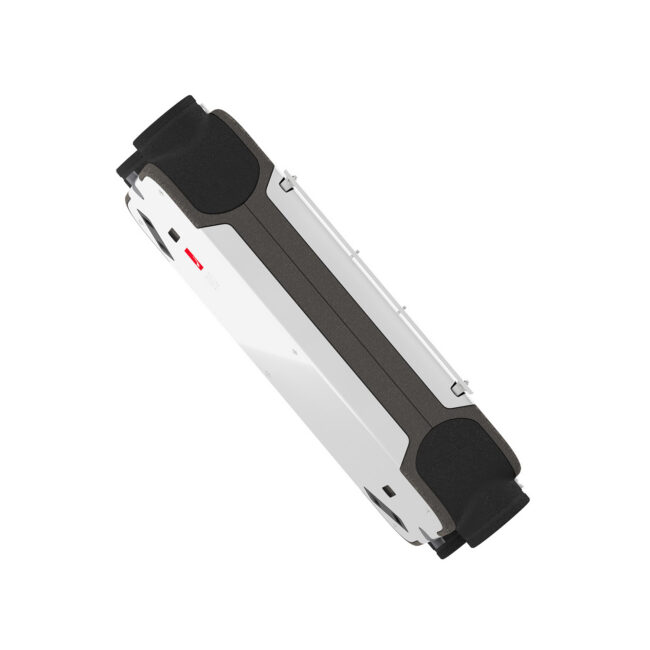

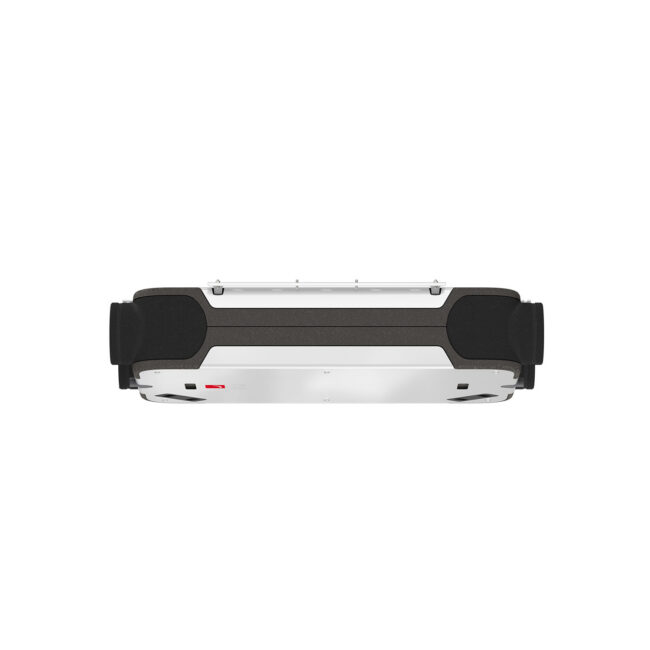

Zehnder plākšņu tipa rekuperators EVO 2 HRV labais 200 m³/h 471100078
-
Komplektācija
Sistēmas komplektācijā ietilpst Zehnder EVO 2 HRV PR R labās puses plākšņu rekuperators ar integrētu 1000 W elektrisko priekšsildītāju, preces kods 471100078. Vadības panelis un papildu vadības vai montāžas piederumi nepieciešamības gadījumā iegādājami atsevišķi.
Pilns apraksts

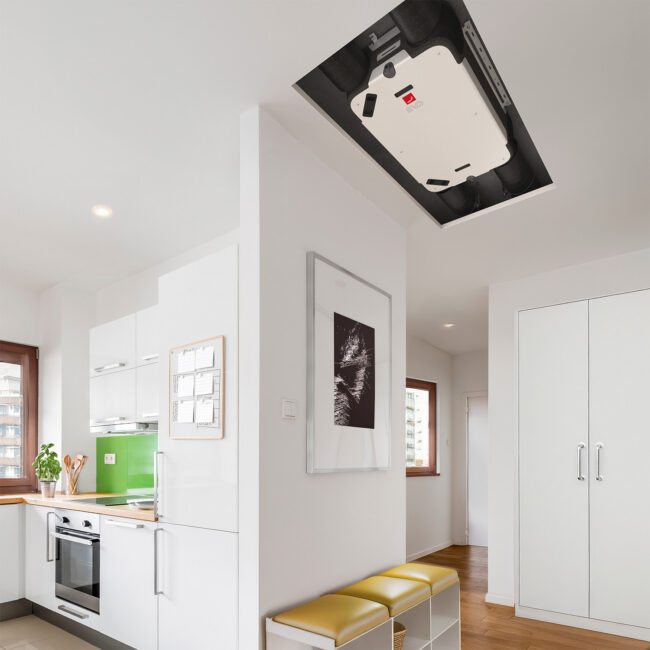

Zehnder plākšņu tipa rekuperators EVO 2 HRV labais 200 m³/h 471100078 – kompakta un efektīva ventilācijas iekārta ar siltuma atgūšanas funkciju, kas paredzēta dzīvojamo telpu ventilācijai. Šis labās puses modelis (EVO 2 HRV PR R) nodrošina nemainīgu gaisa plūsmu, palīdz uzturēt komfortablu iekštelpu mikroklimatu un samazina apkures enerģijas patēriņu. Iekārta ir aprīkota ar augstas efektivitātes pretplūsmas plākšņu siltummaini, kas atgūst siltumu no nosūces gaisa un nodod to pieplūdes gaisam. HRV versija ir paredzēta siltuma atgūšanai bez mitruma atgūšanas funkcijas, tāpēc tā ir piemērota telpām, kurās prioritāte ir augsta siltuma atgūšanas efektivitāte un stabila ventilācija. Siltuma atgūšanas efektivitāte saskaņā ar Pasīvo ēku institūta (PHI) datiem ir 84 %, savukārt saskaņā ar EN 13141-7 tā sasniedz 87 %. Iekārtas maksimālā gaisa plūsma ir 200 m³/h pie 200 Pa, tāpēc rekuperators ir piemērots dzīvokļiem, nelielām individuālajām dzīvojamām mājām un renovējamiem objektiem. Pateicoties īpaši plānajai konstrukcijai ar tikai 210 mm dziļumu, rekuperators ir piemērots horizontālai montāžai virs piekaramajiem griestiem, efektīvi izmantojot pieejamo telpu. Regulējamie Ø160 mm gaisa vadu pieslēgumi ļauj elastīgi savienot iekārtu ar ventilācijas sistēmu. Iekārtā izmantoti klusi centrbēdzes ventilatori, pretvibrācijas stiprinājumi un moderna nemainīgas gaisa plūsmas uzturēšanas tehnoloģija, kas nodrošina stabilu, efektīvu un komfortablu darbību ikdienā. Integrētais 100 % automātiskais apvadkanāla (Bypass) vārsts palīdz nodrošināt komfortablu ventilāciju siltajā gada periodā. Modelis ir aprīkots ar integrētu 1000 W elektrisko priekšsildītāju, kas aizsargā siltummaini pret aizsalšanu un palīdz nodrošināt stabilu darbību aukstos laikapstākļos. Rekuperatoru iespējams vadīt ar Zehnder EVO Sense vai EVO Switch vadības paneļiem, bezvadu CO₂ un relatīvā gaisa mitruma sensoriem, KNX vai Modbus ēkas automatizācijas sistēmām, kā arī ar Zehnder Multi Control ierīci un lietotni, izmantojot atbilstošu papildaprīkojumu. Vadības piederumi tiek izvēlēti atsevišķi atbilstoši konkrētajai sistēmai un lietotāja vajadzībām. HRV versijai ir nepieciešama kondensāta novadīšanas sistēma. Šī modeļa ar integrētu priekšsildītāju pieslēgumu konfigurāciju nav iespējams pārveidot spoguļattēlā, tāpēc iekārtas montāža jāveic ražotāja paredzētajā labās puses konfigurācijā.
Zehnder EVO 2 brošūra:
Saite uz ražotāja sistēmas aprakstu:
https://zehnder.lt/produktai/zehnder-evo-2/
Tehniskie dati Ražotājs Zehnder Modelis EVO 2 HRV PR R Preces kods 471100078 Iekārtas konfigurācija Labās puses pieslēgums Iekārtas tips Centralizēts plākšņu rekuperators ar nemainīgas gaisa plūsmas uzturēšanu Siltummaiņa tips Pretplūsmas plākšņu siltummainis (HRV) Mitruma atgūšana Nav Sērijā pieejamās versijas HRV / ERV, ar elektrisko priekšsildītāju vai bez tā Veiktspēja Maksimālā gaisa plūsma 200 m³/h pie 200 Pa Maksimālā siltuma atgūšanas efektivitāte (EVO 2 sērijai) Līdz 95 % Siltuma atgūšanas efektivitāte saskaņā ar PHI (HRV) 84 % Siltuma atgūšanas efektivitāte saskaņā ar PHI (ERV versijai) 79 % Mitruma atgūšanas efektivitāte saskaņā ar PHI (ERV versijai) 61 % Īpatnējā ventilatoru jauda (SFP) 0,31 W/(m³/h) Siltuma atgūšanas efektivitāte saskaņā ar EN 13141-7 (HRV) 87 % Siltuma atgūšanas efektivitāte saskaņā ar EN 13141-7 (ERV versijai) 79 % Energoefektivitātes klase Līdz A+ (atkarībā no izvēlētā vadības veida un sensoriem) Iepriekš iestatītās gaisa plūsmas vērtības 30 / 75 / 100 / 150 / 200 m³/h Elektroapgāde Nominālais spriegums 230 V Frekvence 50 Hz Elektriskais priekšsildītājs Integrēts (PR versija) Integrētā elektriskā priekšsildītāja jauda 1000 W (1 kW) Priekšsildītāja sildelementu materiāls AISI 304L nerūsējošais tērauds Priekšsildītāja aizsardzība pret pārkaršanu Automātiska izslēgšanās, sasniedzot 40 °C Ventilācija Siltummaiņa tips (HRV) Pretplūsmas plākšņu siltummainis Siltummaiņa tips (ERV versijai) Pretplūsmas entalpijas plākšņu siltummainis Mitruma atgūšanas funkcija Tikai ERV versijā (nav HRV modelim) Ventilatoru tips Centrbēdzes ventilatori ar nemainīgas gaisa plūsmas uzturēšanas tehnoloģiju Standarta filtri 2 x ISO Coarse ≥ 65 % (G4) Papildus pieejamie filtri ISO ePM1 ≥ 55 % (F7) / ISO Coarse ≥ 65 % (G4) Vasaras apvadkanāla vārsts (Bypass) Automātisks, 100 % Aizsardzība pret aizsalšanu Integrēts 1 kW elektriskais priekšsildītājs Gaisa plūsmas regulēšana Nemainīgas gaisa plūsmas uzturēšanas tehnoloģija Vadība Zehnder EVO Sense / EVO Switch / Multi Control Vadības panelis Iegādājams atsevišķi Savietojamība ar ēkas automatizācijas sistēmām KNX / Modbus (izmantojot papildu piederumus) Papildu sensori Bezvadu CO₂ un relatīvā gaisa mitruma sensori Pasīvās mājas institūta sertifikāts Jā (EVO 2 HRV un ERV versijām) Skaņa Skaņas jaudas līmenis Lw(A) saskaņā ar ES energomarķējumu 49 dB(A) Skaņas jaudas līmenis Lw(A) pie 200 m³/h un 200 Pa 56 dB(A) Skaņas spiediena līmenis Lp(A) 1,5 m attālumā pie 200 m³/h un 200 Pa 41 dB(A) Montāža Montāžas veids Horizontāla montāža pie griestiem ražotāja paredzētajā PR R konfigurācijā Gaisa vadu pieslēgumu diametrs (Ø) 160 mm Gaisa vadu pieslēgumu skaits 4 Kondensāta novadīšanas pieslēgums (Ø) 1/2" Kondensāta novadīšana Obligāta HRV versijai Kondensāta novadīšanas sistēmas slīpums Jānodrošina kondensāta notece prom no iekārtas Iekārtas montāžas slīpums Nav nepieciešams; iekārtai jābūt uzstādītai horizontāli Iekārtas ar priekšsildītāju montāžas konfigurācija Tikai ražotāja paredzētajā labās puses (PR R) konfigurācijā Iekārtas konfigurācijas maiņa PR versijai ar integrētu priekšsildītāju nav atļauta konfigurācijas spoguļošana Vertikālās montāžas ierobežojums HRV versijai vertikāla montāža pie sienas ir pieļaujama tikai spoguļkonfigurācijā; šim PR R modelim tā nav paredzēta Izmēri un svars Garums 1000 mm Platums 600 mm Dziļums 210 mm Svars 24 kg Modeļu kodi EVO 2 HRV PR kreisās puses modelis ar priekšsildītāju 471100085 EVO 2 HRV PR labās puses modelis ar priekšsildītāju 471100078 EVO 2 ERV PR kreisās puses modelis ar priekšsildītāju 471100086 EVO 2 ERV PR labās puses modelis ar priekšsildītāju 471100079
